圓形強(qiáng)力磁鐵XD-048
上一個(gè)
異形磁鐵XD-044
下一個(gè)
異形磁鐵XD-042
產(chǎn)品描述
釹鐵硼永磁鐵的主要原材料有稀土金屬釹（Nd）32%、金屬元素鐵（Fe）64%和非金屬元素硼（B）1%（少量添加鏑（Dy）、鋱（Tb）、鈷（Co）、鈮（Nb）、鎵（Ga）、鋁（Al）、銅（Cu）等元素）。釹鐵硼三元系永磁材料是以Nd2Fe14B化合物作為基體的，其成分應(yīng)與化合物Nd2Fe14B分子式相近。但完全按Nd2Fe14B成分配比時(shí)，磁體的磁性能很低，甚至無(wú)磁。只是實(shí)際的磁體當(dāng)中釹和硼的含量比Nd2Fe14B化合物的釹和硼含量多時(shí)才能獲得較好的永磁性能。 釹鐵硼磁性材料，作為稀土永磁材料發(fā)展的最新結(jié)果，由于其優(yōu)異的磁性能而被稱為“磁王”。釹鐵硼具有極高的磁能積和矯力，同時(shí)高能量密度的優(yōu)點(diǎn)使釹鐵硼永磁材料在現(xiàn)代工業(yè)和電子技術(shù)中獲得了廣泛應(yīng)用，從而使儀器儀表、電聲電機(jī)、磁選磁化等設(shè)備的小型化、輕量化、薄型化成為可能。釹鐵硼的優(yōu)點(diǎn)是性價(jià)比高，具良好的機(jī)械特性；不足之處在于居里溫度點(diǎn)低，溫度特性差，且易于粉化腐蝕，必須通過(guò)調(diào)整其化學(xué)成分和采取表面處理方法使之得以改進(jìn)，才能達(dá)到實(shí)際應(yīng)用的要求。 燒結(jié)釹鐵硼（Sintered NdFeB）——燒結(jié)釹鐵硼永磁體經(jīng)過(guò)氣流磨制粉后冶煉而成，矯頑力值很高，且擁有極高的磁性能，其最大磁能積(BHmax)高過(guò)鐵氧體(Ferrite)10倍以上。其本身的機(jī)械性能亦相當(dāng)之好，可以切割加工不同的形狀和鉆孔。高性能產(chǎn)品的最高工作溫度可達(dá)200攝氏度。由于它的物質(zhì)含量容易導(dǎo)致銹蝕，所以根據(jù)不同要求必須對(duì)表面進(jìn)行不同的凃?qū)犹幚怼?如鍍鋅、鎳、環(huán)保鋅、環(huán)保鎳、鎳銅鎳、環(huán)保鎳銅鎳等)。非常堅(jiān)硬和脆，有高抗退磁性，高成本/性能比例，不適用于高工作溫度（＞200℃）。
表面處理指標(biāo)
|
Coating 鍍層 Performance 特性 |
Zn 藍(lán)白鋅 |
Colour Zn 彩鋅Cr3+ |
NiSn 鎳+錫 |
NiCuNi 鎳銅鎳 |
Epoxy 環(huán)氧 |
Passivation 鈍化 |
|
Colour 顏色 |
White 白色 |
Multicolor 彩色 |
Silver 銀色 |
Silver 銀色 |
Black 黑色 |
Silver 銀色 |
|
Thickness(μm) 厚度(μm) |
6-15 |
6-15 |
10-30 |
10-30 |
10-30 |
1-5 |
|
Pressure Cooker Test 高壓爐測(cè)試 (120℃,2atm,100%RH) |
>8hr |
>8hr |
>24hr |
>24hr |
>24hr |
|
|
Salt Spray Test 鹽霧試驗(yàn) (35℃,5%NaCl,1.2atm) |
>24hr |
>72hr |
>48hr |
>48hr |
>96hr |
— 物理特性
| 項(xiàng)目 | 檢驗(yàn)方法 | 檢驗(yàn)標(biāo)準(zhǔn) |
| 磁性參數(shù) | GB/T 13560-2000 | GB/T3217-92 |
| 失重率 | 恒溫恒壓試驗(yàn)箱，96小時(shí) ， （130±2℃（0.27MPa） | 一般產(chǎn)品 ：≤50mg/cm2 ； 低失重產(chǎn)品： ≤10mg/cm2 |
| 材料密度 | 排水法測(cè)量 | 7.4-7.6g/ cm3 |
| ROHS要求 | 等同采用SANYO公司CS-K1100（2版）綠色采購(gòu)標(biāo)準(zhǔn)。 | |
| 機(jī)械性能指標(biāo)值 | 硬度： 570HV | 斷裂韌性 ：2.5-5 Mpam2 |
| 電阻率：150μΩ·cm | 比熱容 ：0.502 Kj· (kg·℃ | |
| 抗壓強(qiáng)度：780 N/mm2 | 熱導(dǎo)率 ：8.9551 w/m·K | |
| 抗彎強(qiáng)度 ：290 Mpa | 熱膨脹系數(shù)(垂直于取向方向)： -4.8X10-6K | |
釹鐵硼的優(yōu)點(diǎn)和缺點(diǎn)
| 1) 是目前磁性最強(qiáng)的稀土永磁，有高的磁能積和良好的矯頑力 |
| 2) 采用真空燒結(jié)方式制造，工藝成熟；尺寸小，有優(yōu)良的性能價(jià)格比；它的磁能積比鐵氧體高十幾倍，是當(dāng)今世界上磁性最強(qiáng)的磁性材料，有“磁王”的美譽(yù)。 |
|
3) 燒結(jié)后采用切割工藝，可以根據(jù)要求快速加工成方形、圓形、圓環(huán)、瓦形等形狀；尺寸公差一般為±0.05mm，特殊要求時(shí)可以增加磨削達(dá)到0.05mm范圍內(nèi)； 如果要求更高的進(jìn)度，也可以采用快淬釹鐵硼鱗片制造粘結(jié)NdFeB1988 ，尺寸可精確到0.01mm，但是由于含有有機(jī)粘結(jié)劑，磁能積較低 ，成型模具費(fèi)用高。 |
|
釹鐵硼磁鐵容易生銹、氧化，所以對(duì)釹鐵硼磁鐵，其表面通常需作電鍍處理，如鍍鋅、鎳等，一般鹽霧實(shí)驗(yàn)要求超過(guò)48小時(shí)； 也可以做磷化處理來(lái)減慢其氧化速度；采用真空鍍鋁后再電泳鍍環(huán)氧樹(shù)脂，鹽霧實(shí)驗(yàn)可以超過(guò)240小時(shí) |
永磁材料基本性能對(duì)比表
| 磁性材料 | BHmax值（MGOe） | 最高工作 溫度(0C) | 抗腐蝕性 | 磁 性能 | 材料價(jià)格 | 矯頑力 | 加工特性 | 綜合指數(shù) |
| 燒結(jié)NdFeB | 26-52 | ≤200 | C | A+ | B- | A+ | B+ | 70 |
| 釤鈷2:17 | 22-30 | ≤300 | A | A | C- | A | C | 64 |
| 釤鈷1: 5 | 16-25 | ≤250 | A | A- | C | A- | C | 62 |
| 粘結(jié)NdFeB | 5/12 | <150 | B- | B | C | A+ | - | 68 |
| 鋁鎳鈷 | <10 | <550 | A+ | B | B | C- | C | 54 |
| 燒結(jié)鐵氧體 | 3-4.5 | < 350 | A | C | A | B- | B | 64 |
| 粘結(jié)鐵氧體 | 2-3 | < 150 | A | C | B | B- | - | 66 |
| 橡膠磁體 | 0.7/1.6 | <85 | B | C | B+ | C | A | 56 |
— 曲線圖

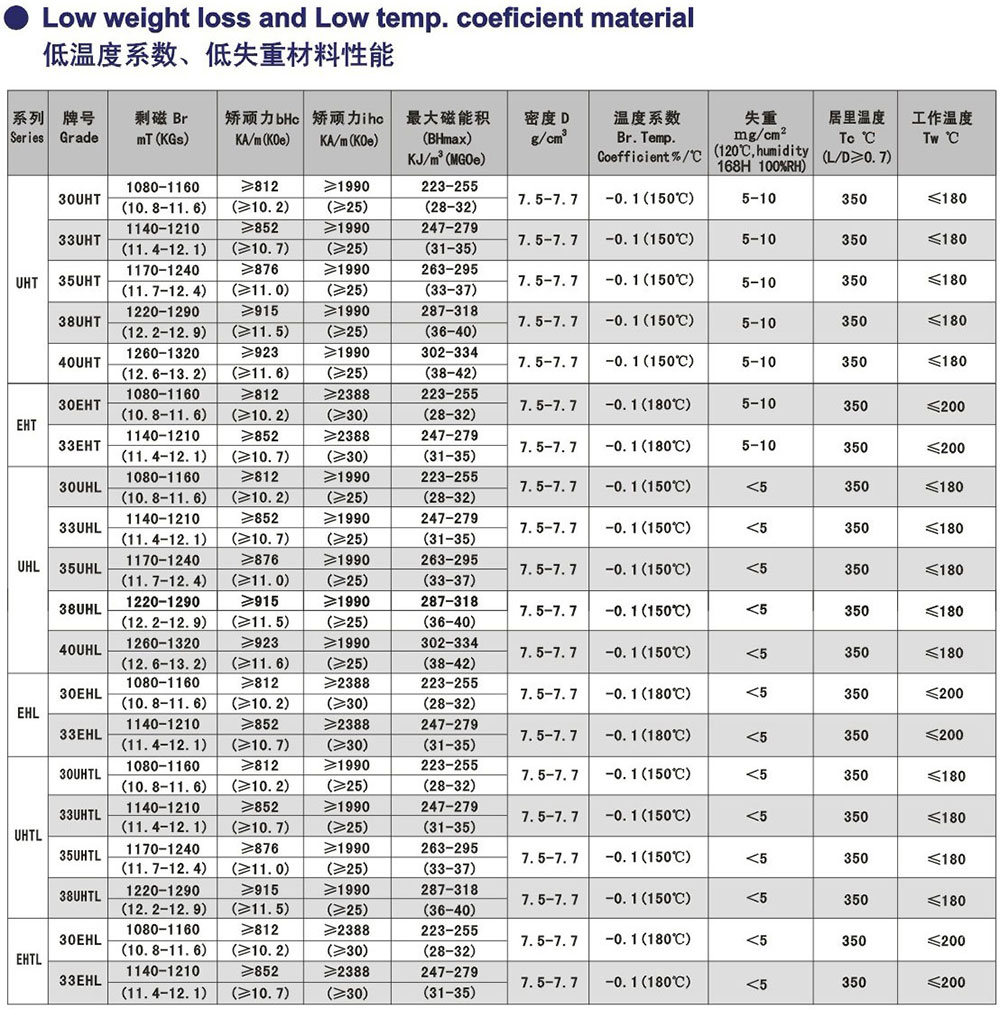

— 磁性能
— 磁性流程圖
— 應(yīng)用領(lǐng)域
釹鐵硼磁體可以用于各種各樣的應(yīng)用程序:
電子-傳感器、硬盤驅(qū)動(dòng)器,復(fù)雜的開(kāi)關(guān)、機(jī)電設(shè)備等。
汽車工業(yè)——直流電機(jī)(混合動(dòng)力和電動(dòng))、小高性能汽車、動(dòng)力方向盤。
醫(yī)療設(shè)備,掃描儀,核磁共振成像。
清潔技術(shù)能源——水流增強(qiáng),風(fēng)力渦輪機(jī)。
磁分隔符——用于回收、食物和液體QC、垃圾處理。
磁軸承-用于高度敏感和精致的程序
信息發(fā)送SAUNDERS
WRITE A MESSAGE TO US
客戶留言
描述：
聯(lián)系我們
惠州公司
電話：+86-752-6619655
手機(jī)：13592729696（張先生）
傳真：+86-752-6619677
E-mail：[email protected]
地址：惠州市博羅縣石灣鎮(zhèn)鐵場(chǎng)仁集工業(yè)村
中文網(wǎng)址：科訊.中國(guó)
香港公司
電話: 00852 21393077
手機(jī)：+852 5134 0100（許小姐）
傳真: 00852 2139 3217
E-mail：[email protected]
地址:香港干諾道中137-139號(hào)三一大廈12
樓全層
添加微信
13 59272 9696
在線留言
